张启东：非常详细的KTV音响设备连接教程（线材连接必看）很多KTV包厢在装修的时候，就要考虑到KTV音响设备连接的问题、线材之间具体该如何连接。触摸屏与电源连接的时候，哪个端口该采用公线，哪个端口采用母线？我们在装修前把音响设备线材布置好（暗线），可以让KTV包厢看起来更为简洁、整齐。装修完了再去考虑KTV音响设备连接的线材，就把所有的线材都暴露出来了

（不美观）。

这次分享一份详细的KTV音响设备连接教程，主要针对需要布置“暗线”的KTV音响工程。KTV音响机柜里面有哪些设备我们先来说一下KTV音响机柜里面有哪些设备，所有的设备叠加起来有多高、长和宽各是多少。当我们确定了所有的KTV音响设备长、宽、高的数据后，就可以定制设备机柜了。

KTV设备机柜里面主要有

1、点歌机主机

2、专业功放

3、效果器

4、无线话筒接收器

5、电源时序器

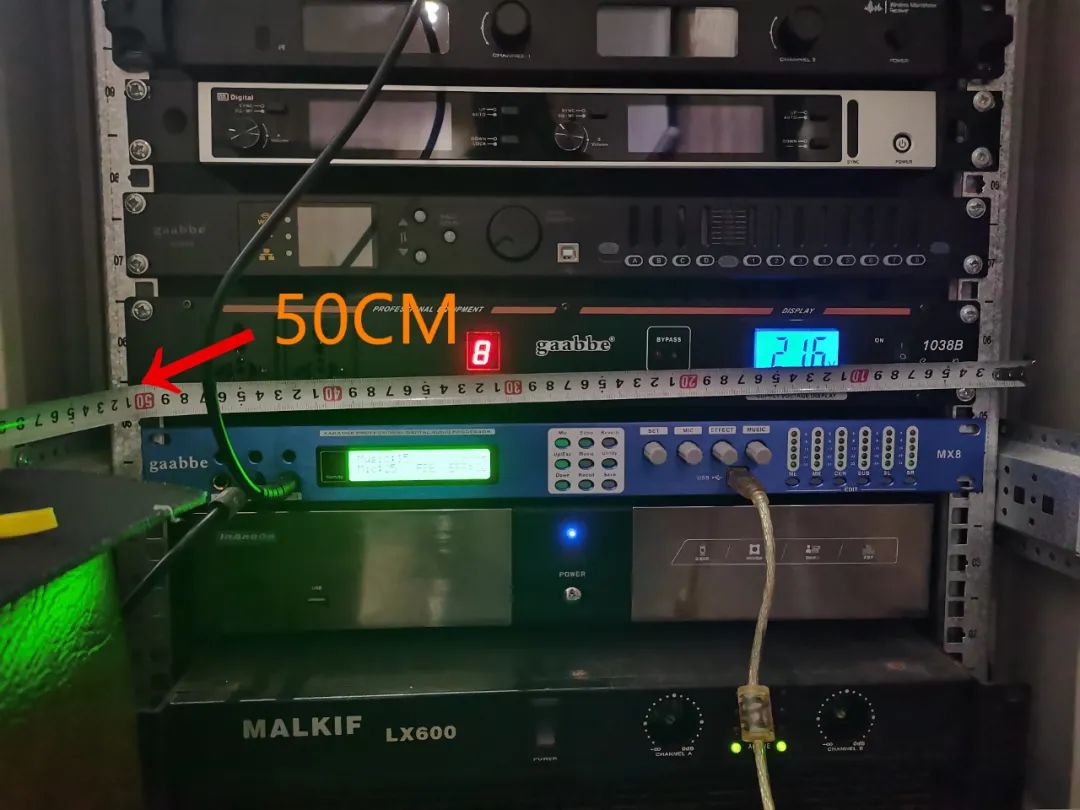

这几个音响设备叠加起来的高度在50cm内，如果考虑散热的话我们可以增加托盘。

建议大家的音响设备机柜在80cm左右，带2个托盘，木质的托盘还可以有效隔断设备之间的静电传输。

大家可以看到，音悦启明星试音室的网络机柜采用3个托盘，主要是增加了数字调音台和模拟调音台。

这里我（张启东）说明一下，在KTV音响行业里面，大部分音响设备的宽度是一样的（这是行业标准）。就好像我们的电视机、电饭煲、电脑都采用了220V左右的电压供电一样！功放、效果器、无线话筒接收机、虽然它们的深度不一样，厚度不一样，但是宽度是一样的（50cm左右）。所以可以用螺丝把KTV音响设备，直接固定在一个网络机柜上！建议大家的音响设备机柜的宽度在70cm左右，空间大有利于散热与安装设备。

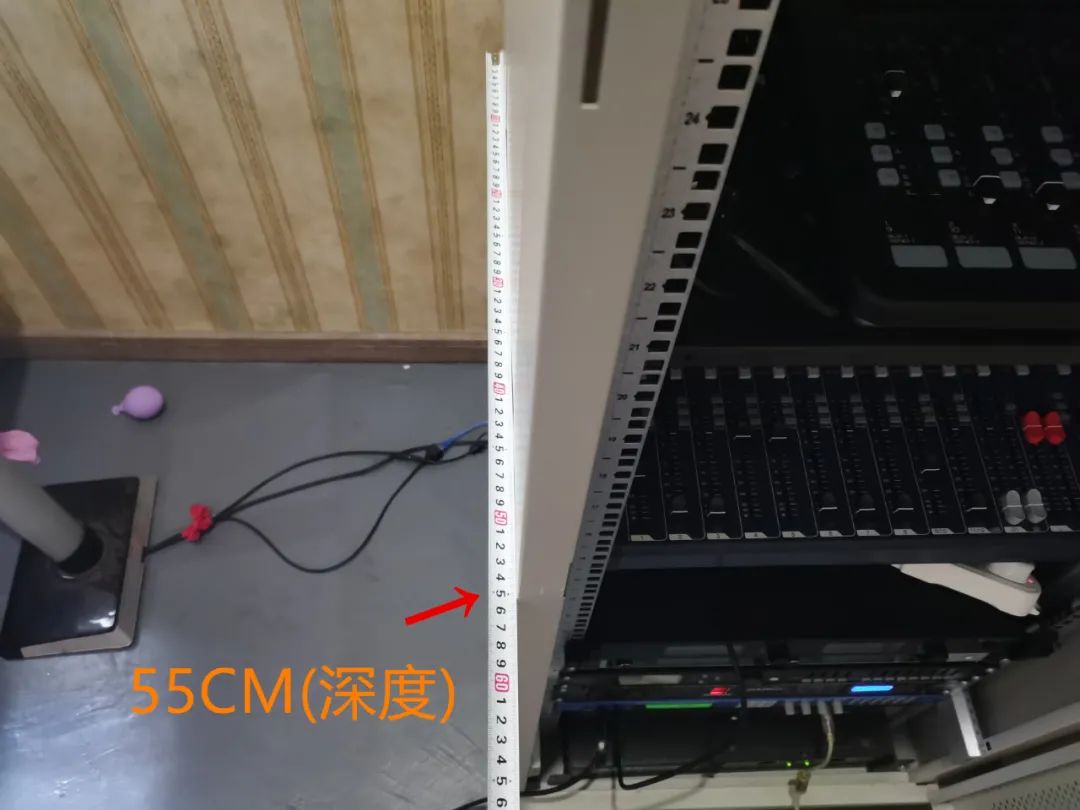

再来看看我们KTV机柜的深度（55cm），目前大部分机柜的深度标准为60cm到80cm左右.建议大家的机柜深度在70cm左右，留一点空间用于音响设备尾部接线。

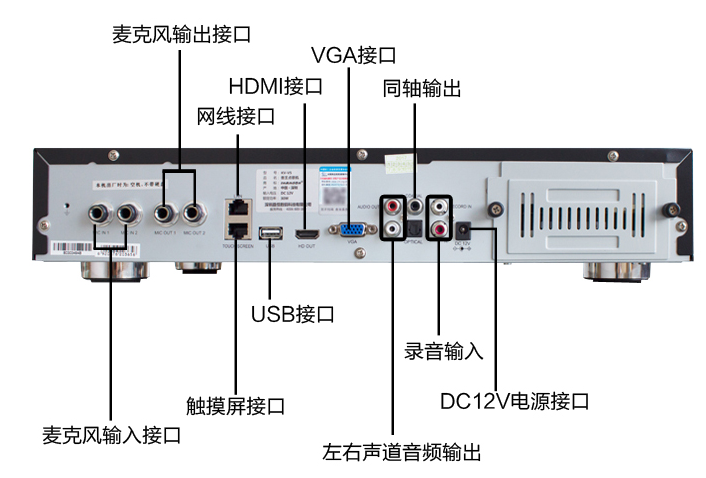

投影仪和点歌机主机的连接投影仪和点歌机之间一般直接采用高清线连接，我们可以看到点歌机主机背后的HDMI接口。

在电视机、投影仪、显示器、电脑、点歌机主机上的HDMI接口都是一样的。

所以HDMI线材的两个端口也是一样的！

这是电脑与电脑显示器的HDMI接口实拍图（手机实拍），大家可以对比下。

标准的HDMI线材连接图，点歌机主机到投影仪（电视机）

专业音箱与功放的连接专业音箱到功放的音箱线材其实非常简单，把线材铺好后，在两边接两个欧姆头即可。

欧姆头的一边接到音箱的尾部，另外一端接到功放的尾部即可。

音箱线上面的欧姆头可以自由更换，操作简单方便，没有任何技术门槛。建议让线材的卖家直接把线材与欧姆头连接好（节约时间）。触摸屏与点歌机主机之间的连接我们重点说一下触摸屏与点歌机主机之间的连接，因为触摸屏需要安装在墙壁上。所以连接它们之间的线材需要做成“暗线”，这是必看的线材连接解析！

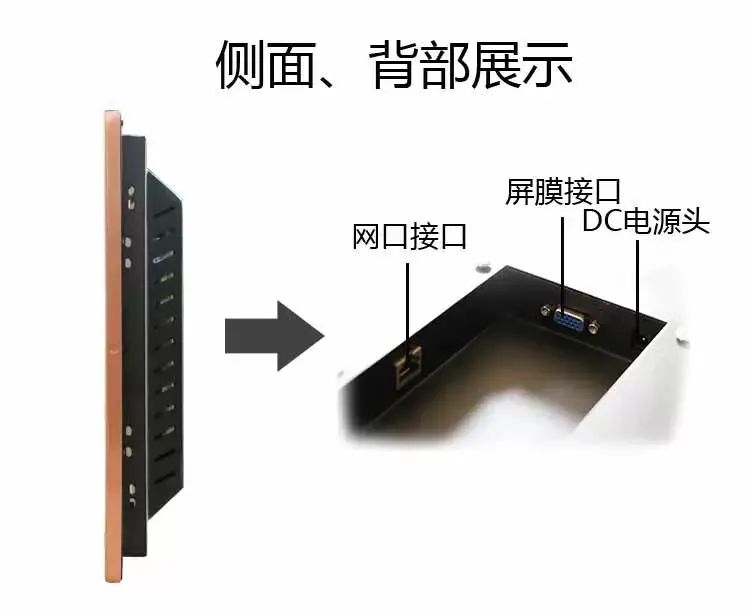

点歌机触摸屏有3根线分别是：

1、电源线

2、网络线3、VGA线电源线主要是供电的也就是一个小型的电源提供给触摸屏，让触摸屏可以工作。网络线用来控制点歌机主机的有时候我们点击触摸屏发现点歌机失灵了，很有可能就是这根线材松动了。VGA线把点歌机主机信号输出到触摸屏如果触摸屏没有视频信号，而投影仪却有视频，那应该就是VGA线材松动了。先来说一下触摸屏电源线接口如果我们把线材里面有芯的接口定义为“公”，而里面空洞的接口定义为“母”那么触摸屏上面的接口就是“公”，与它连接的接口只能是“母”

（点歌机触摸屏）

（电源延长线）我们可以把触摸屏直接与电源连接起来，也可以在它们之间增加一根线（有时候长度不够）。而这个线材我们称之为“延长线”

网络线接口

网口接口的接口不管是在触摸屏上还是点歌机上，都是一样的。

（触摸屏）

我们用两边都有水晶接口的网线即可连接触摸屏和点歌机主机。

对比下触摸屏接口和网线接口，外观是一样的，功能不一样而已。

VGA接口

在触摸屏和点歌机主机上VGA的接口都是“母”的，所以VGA线材上面的接口都是“公”的

（触摸屏的VGA接口）（点歌机主机的VGA接口）（连接触摸屏与点歌机主机的线材）当我们把这些KTV音响设备的线材预埋好了后，还要拍个照！

拍个照是为了熟悉线路，后期在墙壁上安装支架的时候，知道哪里打膨胀螺丝比较安全，避免把原来的“暗线”给打断了以上就是详细的KTV音响设备线材连接教程，KTV预埋音响线材非常简单，按照以上的步骤去执行即可。更全面的KTV音响线材资料，KTV音响工程中有哪些暗线与明线？添加我个人微信，回复数字“666”，免费获取整套 KTV音响系统资料。（转载请保留作者信息，谢谢合作）KTV音响工程：
